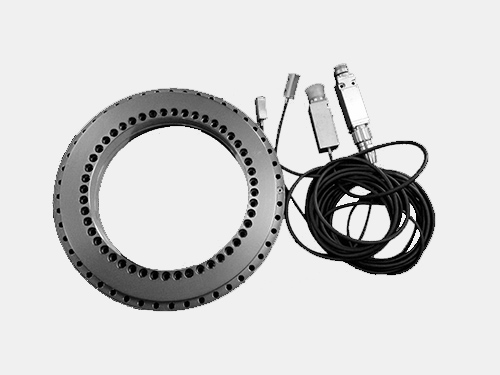

YRTM集成角度測量系統系列(lie)：
在YRT轉臺軸承(cheng)標準系列基(ji)礎上集(ji)成(cheng)了角(jiao)度(du)(du)測(ce)量(liang)系統(tong)，可(ke)實現角(jiao)度(du)(du)的(de)測(ce)量(liang)，精度(du)(du)可(ke)達1角(jiao)秒，非常適(shi)用于對角(jiao)度(du)(du)定位精度(du)(du)有很高(gao)要求的(de)應用場合。
角(jiao)(jiao)位移的(de)(de)測量在工業應用中有(you)著十分(fen)重要的(de)(de)作用，特別在機床(chuang)行(xing)業中，對(dui)(dui)加(jia)工件的(de)(de)旋轉角(jiao)(jiao)度有(you)很(hen)高要求，這就需(xu)要對(dui)(dui)角(jiao)(jiao)位移進(jin)行(xing)精確的(de)(de)測量和控制。
現今對于(yu)角位移的(de)測量，較常用(yong)(yong)的(de)方法(fa)有光柵編碼(ma)器，磁柵編碼(ma)器等(deng)，同(tong)時，由于(yu)是加裝在YRT軸(zhou)承上(shang)，該組合軸(zhou)承有極高的(de)旋轉精度(du)，又能同(tong)時承受(shou)軸(zhou)向載荷、徑向載荷和(he)傾(qing)覆力矩，非常適(shi)用(yong)(yong)于(yu)機床(chuang)行(xing)業中的(de)高精密(mi)數(shu)控轉臺、分度(du)頭以及科(ke)研實(shi)驗和(he)測量等(deng)要(yao)求(qiu)較高的(de)領域。
我(wo)們亦(yi)可提供以下系列的YRTM和YRTSM帶(dai)集成角(jiao)度測量(liang)系統的轉臺軸(zhou)承：YRTM580、YRTM650、YRTM850、YRTM950；YRTSM200、YRTSM260、YRTSM325、YRTSM395、YRTSM460，其具體尺寸和參(can)數(shu)請與我(wo)們聯系。
公稱型號Bearing Type | 外形尺寸 Dimensions | 固(gu)定孔Fixing holes | |||||||||||||
d | D | B | H | b | D1 | D2 | J | J1 | 內(nei)圈Inner Ring | 外圈Outer Ring | |||||
單位：mm Unit：mm | d1 | d2 | a | 數量(liang)4）QTY4） | d3 | 數量(liang)4）QTY4） | |||||||||
mm | mm | ||||||||||||||
YRTM150 | 150 | 240 | 43＊ | 26 | 12 | 214 | 215 | 165 | 225 | 7 | 11 | 6.2 | 32 | 7 | 33 |
YRTM180 | 180 | 280 | 46＊ | 29 | 15 | 244 | 245 | 194 | 260 | 7 | 11 | 6.2 | 44 | 7 | 45 |
YRTM200 | 200 | 300 | 47＊ | 30 | 15 | 274 | 276 | 215 | 285 | 7 | 11 | 6.2 | 44 | 7 | 45 |
YRTM260 | 260 | 385 | 55 | 36.5 | 18 | 345 | 345.5 | 280 | 365 | 9.3 | 15 | 8.2 | 32 | 9.3 | 33 |
YRTM325 | 325 | 450 | 60 | 40 | 20 | 415 | 415.5 | 342 | 430 | 9.3 | 15 | 8.2 | 32 | 9.3 | 33 |
YRTM395 | 395 | 525 | 65 | 42.5 | 20 | 486 | 486.5 | 415 | 505 | 9.3 | 15 | 8.2 | 42 | 9.3 | 45 |
YRTM460 | 460 | 600 | 70 | 46 | 22 | 560 | 560.5 | 482 | 580 | 10 | 15 | 8.2 | 42 | 10 | 45 |
聯接螺(luo)釘 QTY of the Bolts | 軸承軸向和徑(jing)向跳動(dong) Axial Radial Run-out | 螺紋退(tui)卸孔Thread Handing Holes | 節距1) Pitch1) | 螺釘(ding)擰緊 | 基本額定載荷 Basic Load Rating | 傾斜剛性(xing)Tilting Rigidity | 軸承摩3） | 重量Weight | 軸承代號Bearing Type | |||||
軸向Axial | 徑向Radial | |||||||||||||
動Dynamic | 靜 Static | 動Dynamic | 靜(jing)Static | |||||||||||
MA2） | Ca | Coa | Cr | Cor | CKL | CKL1 | ||||||||
μm | G | 數量QTY | 數量(liang)Xt QTY Xt | Nm | kN | kNm/mrad | Nm | ≈Kg | ||||||
4 | 3 | M8 | 3 | 36×10° | 14 | 112 | 630 | 56 | 170 | 83 | 14 | 10 | 6.2 | YRTM150 |
4 | 4 | M8 | 3 | 48×7.5° | 14 | 118 | 710 | 69.5 | 200 | 125 | 21 | 12 | 7.7 | YRTM180 |
4 | 4 | M8 | 3 | 48×7.5° | 14 | 120 | 765 | 81.5 | 220 | 160 | 27 | 14 | 9.7 | YRTM200 |
4 | 6 | M12 | 3 | 36×10° | 34 | 160 | 1060 | 93 | 290 | 320 | 53 | 20 | 18.3 | YRTM260 |
4 | 6 | M12 | 3 | 36×10° | 34 | 275 | 1930 | 120 | 345 | 630 | 105 | 40 | 25 | YRTM325 |
6 | 6 | M12 | 3 | 48×7.5° | 34 | 300 | 2280 | 186 | 655 | 1100 | 185 | 55 | 33 | YRTM395 |
6 | 6 | M12 | 3 | 48×7.5° | 34 | 355 | 2800 | 200 | 765 | 1700 | 285 | 70 | 45 | YRTM460 |
